Модель: AAPJ+0070D-061182 DC JACK Center 0.80 S/T DIP
Бренд: Ифэн
Origin: Китай
| Скачать | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

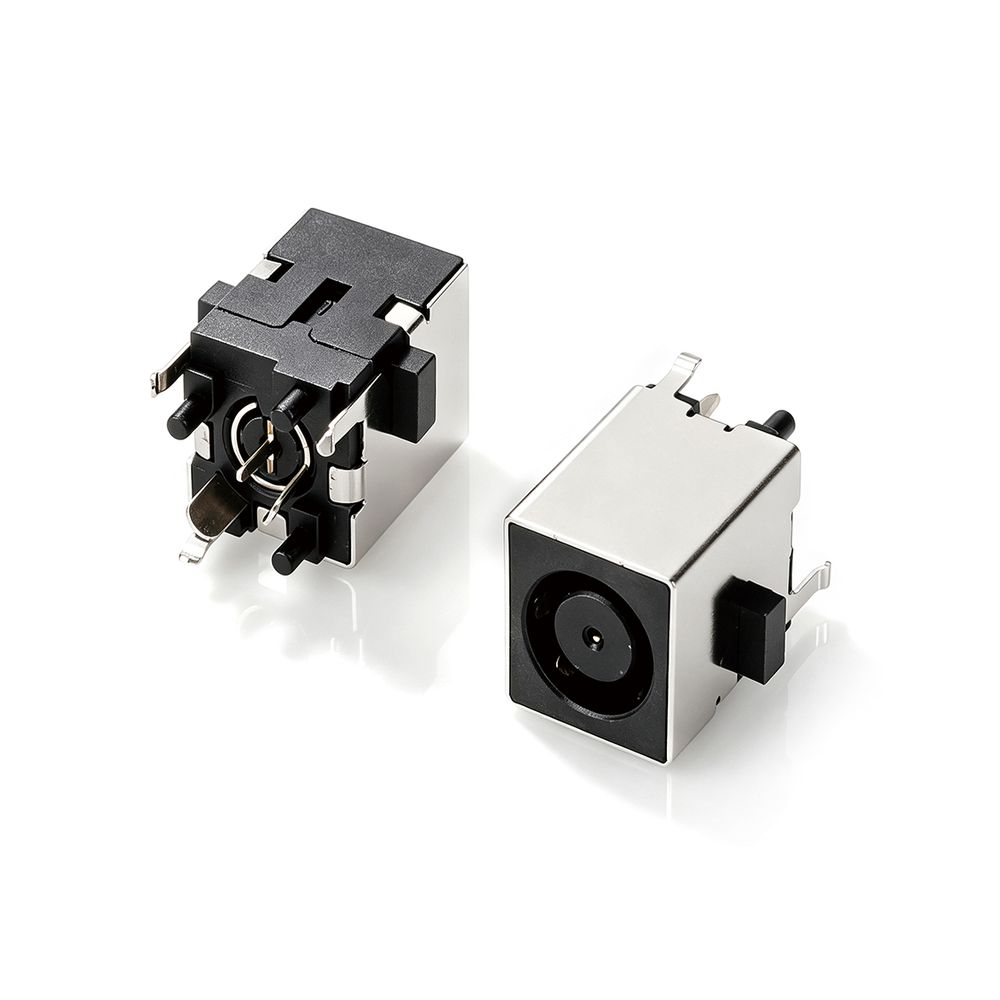

РАЗЪЕМ DC PHONE, центральный контакт ∅0,80, высокий ток, S/T DIP
S/T вертикальный сквозной тип DIP, совместимый с волновой пайкой. Сквозные штифты обладают высокой механической прочностью, выдерживают вставку и извлечение, вибрацию и удары, а также противостоят подъему колодки.
Утолщенный центральный штифт ∅0,80. DC Barrel Jack по сравнению с версией с тонким штырем ∅0,63 имеет большую площадь проводящего поперечного сечения, меньшее контактное сопротивление, более высокую токовую мощность и меньший рост температуры.
Конструкция с вертикальным входом, вилка постоянного тока 1,3 мм вставляется перпендикулярно с передней стороны корпуса, подходит для вырезов на передней или верхней панели корпуса.
Структура DIP ( разъем постоянного тока 2,5 мм ) обеспечивает более высокую надежность, чем SMT, в условиях сильного тока и идеально подходит для работы при непрерывном питании.
| SPECIFICATIONS: | |
| ELECTRICAL CHARACTERISTICS: | |
| RATING: | 25V.10A. |
| CONTACT RESISTANCE: | |
| 50 MILLIOHMS Max.FOR INITIAL, | |
| 80 MILLIOHMS Max.AFTER 5000 CYCLES. | |
| INSULATION RESISTANCE: | 100 MEGAOHMS Min. |
| BY 500V DC AFTER 1 MINUTE | |
| DIELECTRIC WITHSTANDING VOLTAGE: | 500V |
| RMS AFTER 1 MINUTE. | |
| MECHANICAL CHARACTERISTICS: | |
| INSERTION FORCE 0.3~3.0 KGF(2.94~29.4N) | |
| WITHDRAWAL FORCE 0.3~3.0 KGF(2.94~29.4N) | |
| LIFE TEST: | 5,000 CYCLES MIN. |
