Модель: AAPJ+2571+42005 DC JACK DP HF connector
Бренд: Ифэн
Origin: Китай
| Скачать | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

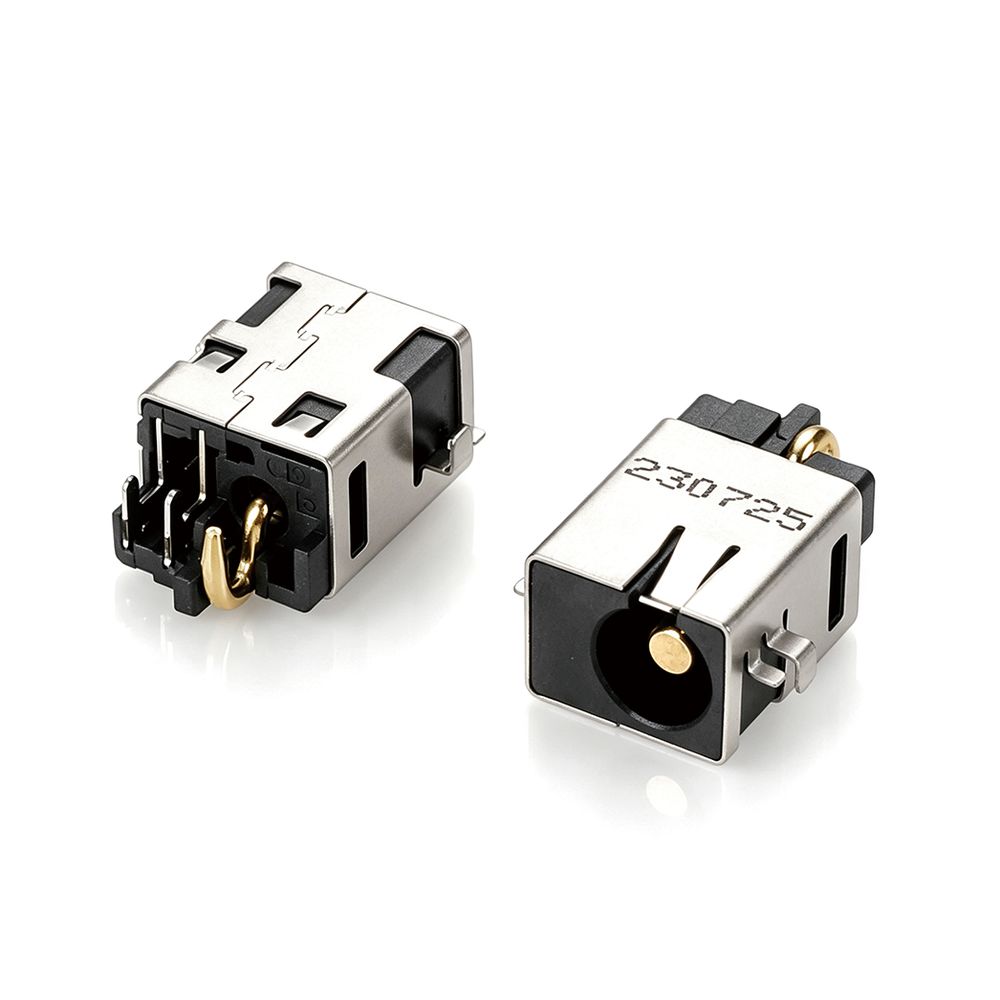

РАЗЪЕМ DC PHONE, глубина утопления 0,2 мм, прямой угол 90°, DIP, ВЧ Прямоугольный горизонтальный DIP со сквозным отверстием, подходит для пайки волновой пайкой. Сквозные штифты обладают высокой механической прочностью, устойчивостью к вибрации и надежностью вставки и извлечения, что предотвращает легкое отсоединение подушечки.
Глубина утопления 0,2 мм: корпус разъема утоплен в печатную плату на 0,2 мм, чтобы уменьшить выступающую высоту над платой. Лучшее соединение между корпусом и разъемом, меньшее раскачивание вилки и улучшенный монтажный зазор.
Безгалогеновый пластик HF с рейтингом UL94V‑0, соответствующий экологическим требованиям ЕС по безгалогенным продуктам.
Конструкция с боковым входом, подходит для бокового выреза на шасси и продуктах с тонким корпусом. Применение: устройства «умный дом», небольшие приборы и счетчики, готовые изделия с тонкими корпусами, требующие сертификации на отсутствие галогенов.
| SPECIFICATIONS: | |
| ELECTRICAL CHARACTERISTICS: | |
| RATING: | DC 20V.10A. |
| CONTACT RESISTANCE: | 30 m0 Max.(INITIAL) |
| DIELECTRIC WITHSTANDING VOLTAGE: | 500V AC FOR ONE MINUTE. |
| INSULATION RESISTANCE: | 100 MO Min.MEASURED BY 500V DC. |
| MECHANICAL CHARACTERISTICS: | |
| INSERTION FORCE 3.0 KGF Max. | |
| WITHDRAWAL FORCE 0.35 KGF Min. | |
| LIFE TEST: | 5000 CYCLES MIN. |
