Разъем питания постоянного тока 2.0

Получить цену

Количество минимального заказа:

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: AAPJ+110B1-25LZT dc power jack 2.0

марка: Ифэн

Origin: Китай

Упаковка и доставка

Скачать

The file is encrypted. Please fill in the following information to continue accessing it

Описание продукта

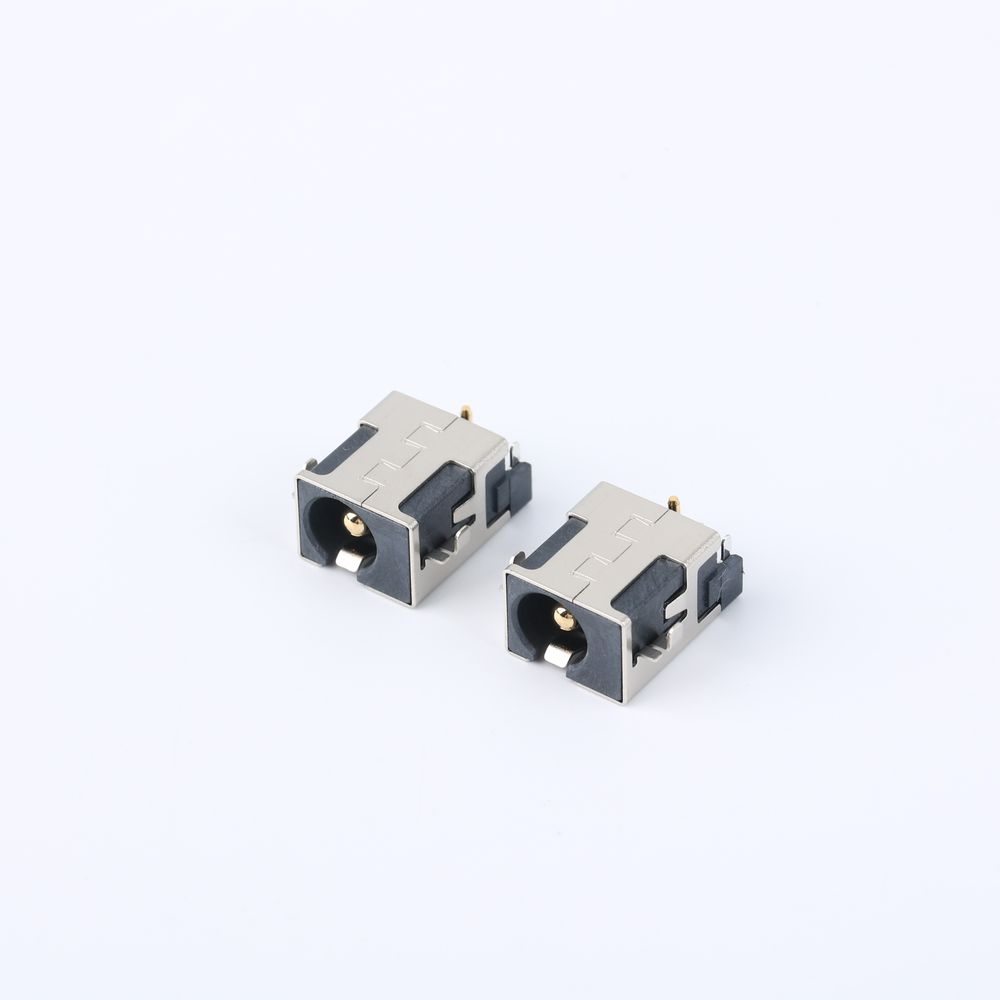

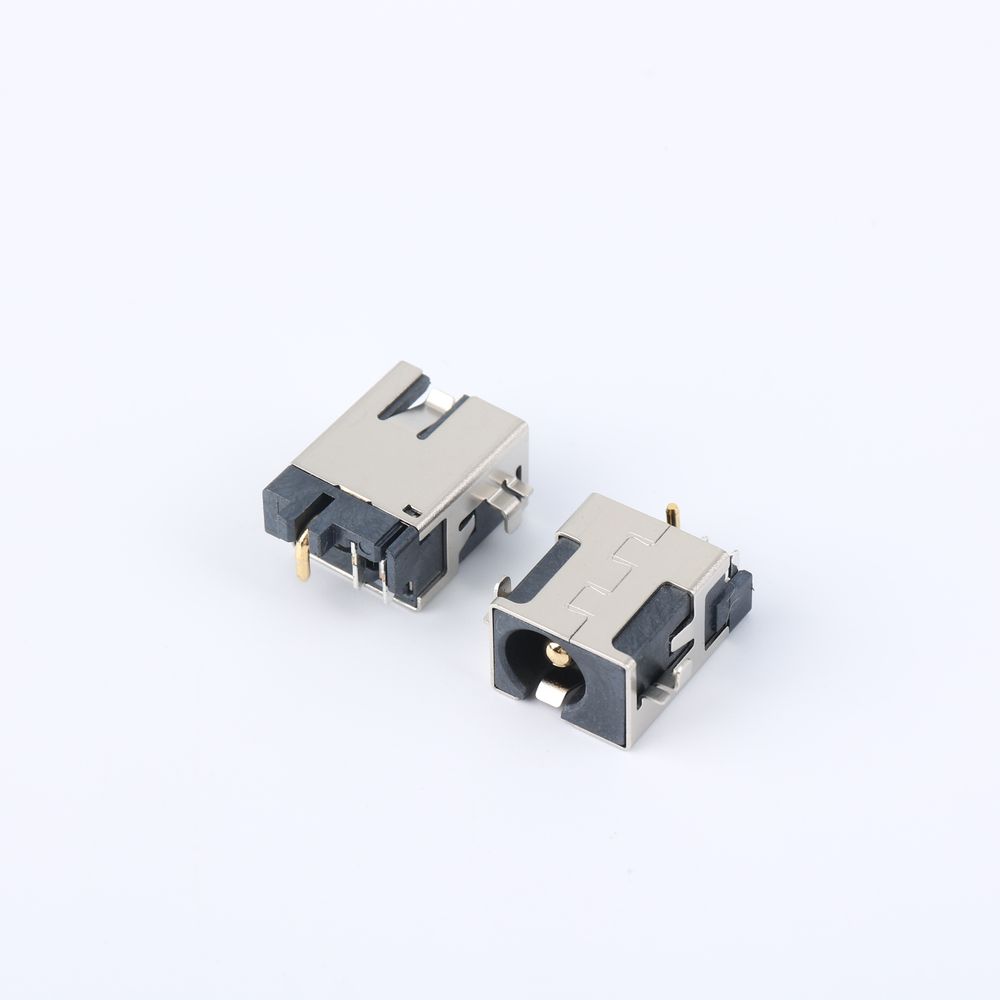

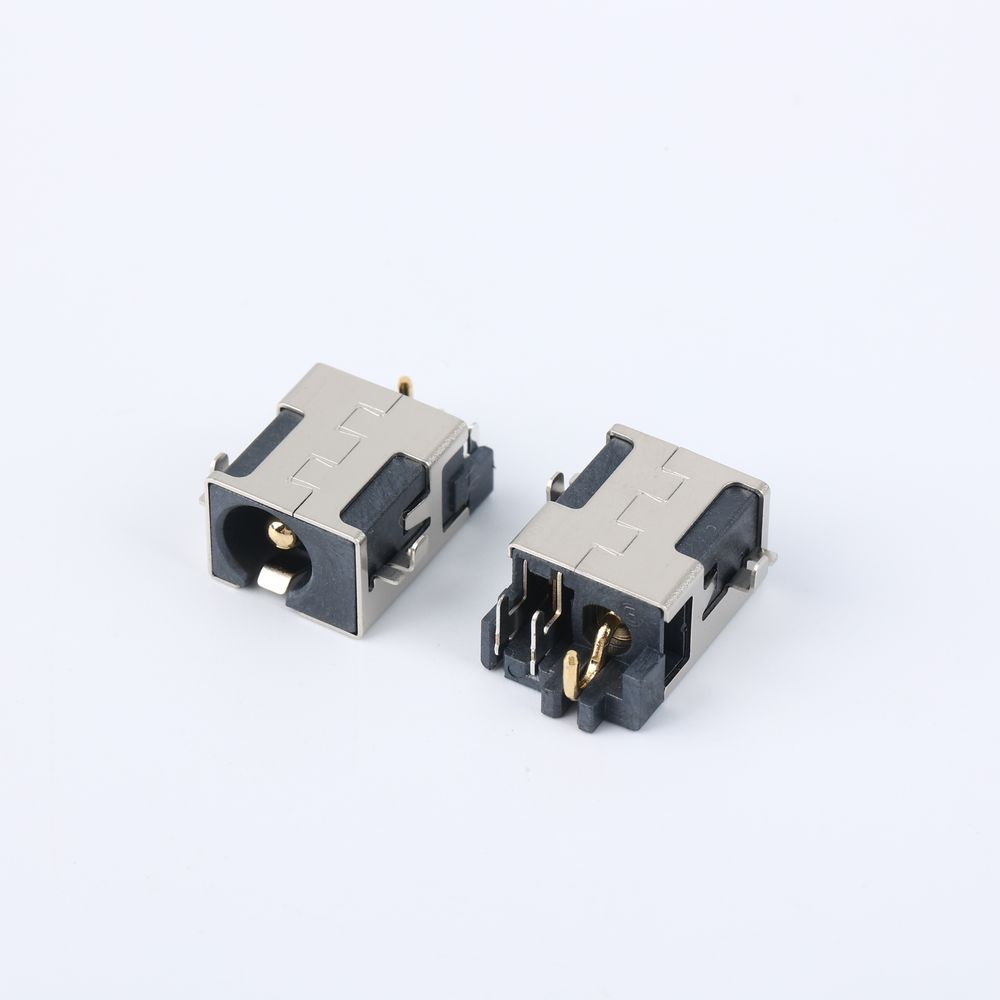

РАЗЪЕМ ПИТАНИЯ постоянного тока с утопленным центральным контактом 90°, номинал 20 В, 10 А. Его стабильность в основном зависит от конструкции, материалов и сценариев применения, применяемых в высокотехнологичных электронных продуктах, таких как блоки питания серверов и крупное игровое оборудование.

Утопленная конструкция: Утопленный монтаж обеспечивает превосходную механическую стабильность и смягчает вибрационные воздействия на электрические соединения.

Монтаж через отверстие под углом 90°: расположение под прямым углом экономит место, однако требуется надежная установка, чтобы предотвратить плохой контакт, вызванный угловыми дефектами.

Мощное оборудование: номинальное напряжение 20 В/10 А подходит для мощных устройств, включая игровые ноутбуки и портативные мониторы; соответствующие адаптеры питания и кабели обязательны.

Материал:

HOUSING:	HIGH TEMP THFRMOPLASTIC BLACK
TIP SPRING:	COPPER ALLOY T=0.25, G/F ON CONTACT AREA, 120U'' SN ON SOLDER TALL, ALL OVER NI 50U'' MIN
SHUNT TERMINAL:	BRASS STRIP T=0.3, G/F ON CONTACT AREA, 120U'' SN ON SOLDER TALL, ALL OVER NI 50U'' MIN
PIN:	BRASS, G/F OVER NI 50U''
SHELL:	BRASS, T=0.30mm, PLATING 50U'' NI
TERMINAL:	STAINLESS STEEL T=0.3
RATING CURRENT:	DC 20V 10A
CONTCAT RESISTANCE:	30mΩ MAX (INITIAL)
DIELECTRIC WITHSTANDING VOLTAGE:	500V AC FOR ONE MINUTE
INSULATON RESISTANCE:	100mΩ MIN MEASURED BY 500 V DC
INSERTION FORCE :	3.0KGF MAX
WITHDRAWAL FORCE:	0.3~3.0 KGF
LIFE TEST:	5000 CYCLES MIN
